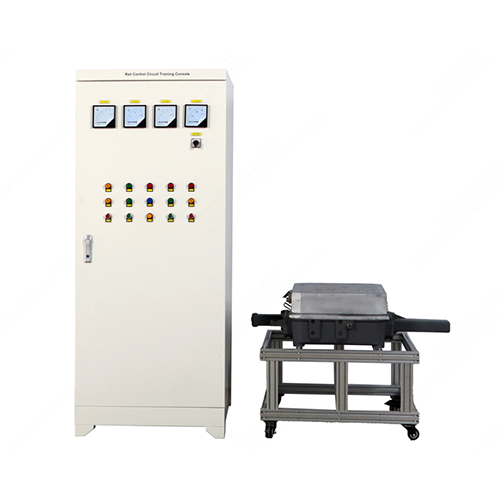

Учебная консоль для управления рельсовыми цепями, оборудование для профессионального обучения, модель учебного пособия, оборудование для электротехнической лаборатории.
No.MR080E
MR080E Учебная консоль для управления рельсовыми цепями, оборудование для профессионального обучения, модель учебного пособия, оборудование для электротехнической лаборатории.
Параметры источника питания
трехфазный пятипроводной переменный ток 380 В ±10% 60 Гц
MR080E Учебная консоль для управления рельсовыми цепями, оборудование для профессионального обучения, модель учебного пособия, оборудование для электротехнической лаборатории. I. Обзор продукта 1.1 Обзор В данном изделии используются реле безопасности серии AX для оптимизированной конструкции. С учетом характеристик стрелочного перевода Siemens S700K, он позволяет создавать схемы управления путевым движением с ускорением S700K. Он практичен, гибок в применении и обладает высокой надежностью. Это предпочтительное электрооборудование для профессиональной подготовки специалистов в области железнодорожного транспорта. В связи с быстрым развитием электрифицированных железных дорог и городского железнодорожного транспорта в нашей стране, для удовлетворения потребностей в увеличении скорости, в стрелочном переводе переменного тока S700K были внедрены оборудование и технологии немецкой компании Siemens, и усовершенствованный стрелочный перевод переменного тока S700K быстро заменил ранний стрелочный перевод постоянного тока ZD6. Стрелочный перевод S700K используется на основных линиях в стране. Электрический стрелочный перевод S700K является исполнительным механизмом системы управления путевым движением. Схема управления скоростью движения поезда, работающая в паре с S700K, в основном состоит из трех частей: схемы управления внутренними рельсами, схемы действия рельсов и схемы индикации движения поездов. Всего пять проводов, при этом каждый из внутренних и наружных контакторов имеет по 5 проводов. 1.2 Особенности В данном изделии используется конструкция шкафа, основанная на полевом применении и учитывающая реальные особенности обучения. В одном шкафу интегрирована трехкомпонентная схема управления S700K, что позволяет реализовать все функции схемы регулирования скорости движения поезда. Одновременно с этим, электрическая схема на микросхеме 6502 образует полную комбинированную электрическую схему, которая позволяет студентам получить общее представление о схеме управления рельсами, освоить принцип ее работы и умело выполнять соответствующие схемные соединения и поиск неисправностей. Данное изделие оснащено управляющим источником питания, источником питания для отображения, инструкцией DB, инструкцией FB, инструкцией HD, соответствующим отображением состояния, контуром измерения напряжения и тока и т. д., включая: DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC и др. II. Параметры производительности 2.1 Технические параметры Параметры питания: трехфазный пятипроводной переменный ток 380 В ±10% 60 Гц 2.2 Габариты и вес Размер 1: 840 мм x 720 мм x 1970 мм Вес 1: <173 кг Размер 2: 1250 мм x 550 мм x 780 мм Вес 2: <150 кг III. Список компонентов и подробное описание 3.1 Основные части Номер Название 1 Амметр постоянного тока 2 Вольтметр постоянного тока 3 Амметр переменного тока 4 Вольтметр переменного тока 5 Переключатель 6 Индикатор питания переменного тока 7 Индикатор питания переменного тока 8 Индикатор питания переменного тока 9 Индикатор питания постоянного тока 10 Индикатор питания по дБ 11 На соседнем пути расположен индикатор реле вагона 12 Индикатор позиционирования 13 Индикатор положения открытия/закрытия 14 Индикатор положения реверса 15 Индикатор реле отключения 16 На пути расположена кнопка имитации работы вагона 17 Запуск позиционирования кнопка 18 Индикатор BHJ 19 Кнопка запуска в обратном положении 20 Кнопка имитации операции резки 3.2 Электрические компоненты внутри шкафа Номер Название 1 4-контактный автоматический выключатель 2 2-контактный автоматический выключатель 3 Защита от обрыва фазы 4 Защитное реле 5 1-контактное пусковое реле 6 1-контактное реле повторителя 7 2-контактное пусковое реле 8 DBJ-реле индикации положения 9 FBJ-реле индикации положения в обратном направлении 10 Реле соседнего путевого транспортного средства 11 QDJ-реле отключения 12 TJ-реле времени 3.3 Аксессуары Номер Название Введение в функции 1 Предохранитель 5A Защитная цепь 2 Предохранитель 1A Защитная цепь IV. Список комплектации изделия Номер Наименование Количество 1 Учебная консоль управления рельсами MR080E 1 2 Стрелочный перевод 1 3 Предохранитель 5A 5 4 Предохранитель 1A 5 V. Список экспериментов Эксперимент 1. Тестирование работы при включении питания Эксперимент 2. Тестирование работы на рельсах
