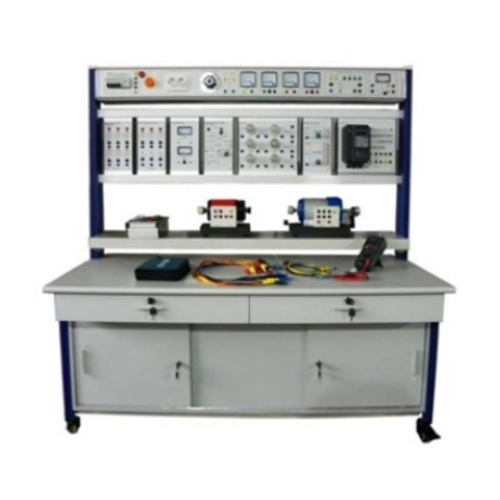

MR238E Учебный стенд по силовой электронике и приводной технике. Дидактическое оборудование. Оборудование для технического обучения. Тренажер для электриков.I. Продукт
1.1 Обзор
Учебные комплекты включают в себя различные типы типичных схем применения тиристоров. С помощью соответствующих экспериментов можно ознакомиться с электрическими характеристиками тиристоров, освоить принципы и режимы управления, повысить уровень знаний и навыков студентов. Комплект подходит для обучения и оценки профессиональных навыков в высших профессиональных колледжах, технических училищах, средних профессиональных школах и технических училищах.
1.2 Особенности
(1) Учебный стенд с алюминиевой рамой, встроенным источником питания, безопасный и удобный в использовании, не подвержен повреждениям.
(2) Полная конфигурация подвесного блока для схем, возможность комбинированного использования, широкий спектр возможностей для критического анализа учебного контента.
(3) Возможность гибкого увеличения или уменьшения количества подвесных блоков для различных экспериментальных тем в блоке в соответствии с требованиями пользователя.
(4) Учебная платформа имеет надежную систему защиты.
II Характеристики
(1) Входное напряжение: трехфазное, пятипроводное, 380 В ± 10% 50 Гц
(2) Габариты: 1600 мм × 800 мм × 1800 мм (подставка)
Габариты: 1600 мм × 400 мм × 950 мм (настольный тип)
(3) Общая мощность: <2,0 кВА
(4) Вес: <100 кг
(5) Условия эксплуатации:
Температура окружающей среды: -10℃ → +40℃
Относительная влажность: <85% (25℃)
3.1 Панель управления питанием
Панель управления питанием выполнена из алюминиевого сплава, имеет закрытый корпус и расположена в нижней части, образуя единый блок.
3.2 Учебный верстак (только для стационарного типа)
Учебный верстак имеет алюминиевую конструкцию. В нижней части верстака расположены 4 универсальных колеса, на каждом из которых находятся 2 выключателя. Учебный верстак можно легко перемещать или останавливать. Толщина панели верстака составляет 25 мм, она обработана высокотемпературным и высоконапорным огнезащитным покрытием. Он оснащен тремя выдвижными ящиками на направляющих и двумя шкафами с вилками и кнопками. Конструкция надежная и прочная, внешний вид привлекательный.
3.3 Блок питания
(1) Трехфазный, пятипроводной вход питания, проверен на герметичность с помощью выключателя, имеет кнопку аварийной остановки, позволяющую отключить электричество в аварийной ситуации.
(2) Панель управления имеет два точечных вольтметра, один амперметр, один измеритель мощности и один неэнергетический измеритель.
(3) Оснащен индикатором, выходом с европейской вилкой, защитными выходными розетками.
(4) Внутренний выход переменного тока 220 В, напряжение обмотки постоянного тока 220 В, постоянное регулируемое напряжение якоря постоянного тока 0-220 В, с функцией защиты от короткого замыкания.
IV. Экспериментальные проекты, которые можно завершить
1. Учебный проект по тиристорным триггерным схемам:
Простая триггерная схема
Эксперимент с триггерной схемой на однопереходном транзисторе
Эксперимент с синхронной синусоидальной триггерной схемой с фазовым сдвигом
Эксперимент с синхронной триггерной схемой с пилообразной волной
Эксперимент с однофазной интегральной триггерной схемой с пилообразной волной
Эксперимент с трехфазной интегральной триггерной схемой с пилообразной волной
2. Учебный проект по схемам применения тиристоров:
Эксперимент с однофазной полуволновой управляемой выпрямительной схемой
Эксперимент с однофазной мостовой управляемой выпрямительной схемой
Эксперимент с однофазным мостовым выпрямителем с полным управлением, активной инверторной схемой
Эксперимент с трехфазной полуволновой управляемой выпрямительной схемой
Эксперимент с трехфазной мостовой полуволновой выпрямительной схемой
Эксперимент с трехфазной мостовой выпрямительной схемой с полным управлением
Мостовая схема с резисторной нагрузкой и двойным импульсом
Мостовая схема с резисторным индукционным двигателем и двойным импульсом Схема
3. Программа обучения управлению инвертором
Настройка технических параметров инвертора и регулировка частоты
Схема управления регулировкой скорости инвертора
Эксперимент по связи инвертора и ПК
Учебное пособие для ПК: эксперименты по настройке параметров инвертора
Эксперимент с нагрузкой на двигатель переменного тока, приводимый в движение инвертором
Эксперименты по управлению с обратной связью при измерении скорости на выходе инвертора
Руководство пользователя на английском языке прилагается.
