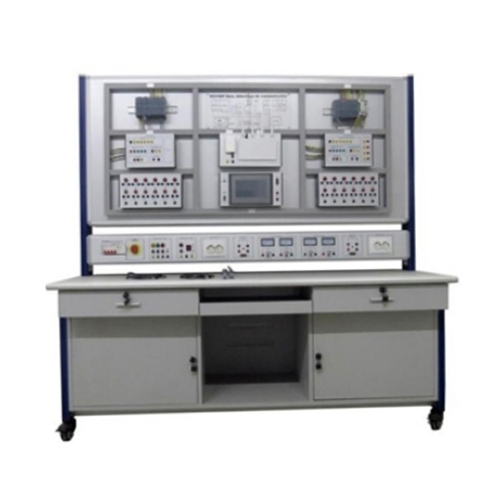

Учебный стенд для обучения работе с ПЛК и сетевыми коммуникациями, демонстрационный стенд для профессионального обучения, тренажер по электроавтоматике.
No.MR061E
MR061E Учебный стенд для обучения работе с ПЛК и сетевыми коммуникациями, демонстрационный стенд для профессионального обучения, тренажер по электроавтоматике.
Входная мощность:
трехфазный четырехпроводной переменный ток 380 В ± 10% 50 Гц
MR061E Учебный стенд для обучения работе с ПЛК и сетевыми коммуникациями, демонстрационный стенд для профессионального обучения, тренажер по электроавтоматике. 1.1 Обзор Данное учебное устройство включает в себя ПЛК Siemens 1200, коммуникационный модуль AS-I, сенсорный экран, маршрутизатор и коммутатор, а также другие модули. В ходе практических занятий вы сможете ознакомиться с основными методами использования и программирования ПЛК 1200, а также с программным обеспечением для программирования. Вы изучите основные принципы связи и поймете принцип взаимодействия между модулем AS-I, ПЛК и экраном, изучите функции ПЛК и отображение аналитических сигналов различных протоколов, а также рассмотрите примеры связи промышленных машин. Это устройство способствует развитию соответствующих знаний и навыков студентов, подходит для обучения, повышения квалификации и аттестации по соответствующим специальностям в профессиональных, средне- и технических училищах. 1.2 Особенности (1) Учебная платформа имеет алюминиевую рамную конструкцию. В нижней части платформы установлены универсальные колеса, обеспечивающие гибкое перемещение. На панели размещены различные модули, что упрощает использование и предотвращает их повреждение. (2) Коммуникационный модуль является полным и может использоваться в различных комбинациях. (3) Общая конструкция открытая и съемная, что позволяет легко заменять модули. Содержание модулей определяется в соответствии с принципами производственных функций и интегрированных функций обучения, поэтому необходимые модули можно удобно выбирать во время обучения или соревнований. (4) Тренировочное и оценочное устройство является низковольтным компонентом, что обеспечивает безопасность использования. 2. Технические характеристики (1) Входная мощность: трехфазный четырехпроводной переменный ток 380 В ± 10% 50 Гц (2) Габаритные размеры: 1800 x 1760 x 700 мм (3) Мощность машины: <1,5 кВА (4) Вес: <120 кг (5) Условия работы: температура окружающей среды -10 ℃ ~ +40 ℃, относительная влажность <85% (25 ℃) (6) Защита: с устройствами защиты от перенапряжения и тока утечки, безопасность соответствует национальным стандартам 3. Состав изделия 3.1 Учебный стол Учебный стол установлен на колоннах из алюминиевого профиля, а универсальные колеса внизу оснащены тормозами, что позволяет гибко перемещать и устанавливать его на место. Столешница выполнена из высокоплотного материала толщиной 25 мм, а поверхность обработана огнестойкой плитой, устойчивой к высоким температурам и давлению. Стол оснащен одним трехсекционным выдвижным ящиком и одним нижним шкафом. Конструкция прочная и эстетичная. 3.2 Учебный стенд (1) Блок питания - 4-полюсный автоматический выключатель с защитой от утечки на землю (2) Блок аварийной остановки (3) Трехфазный блок переменного тока 380 В + трехфазный индикатор + трехфазная защита от перегрузки (4) Однофазный блок переменного тока 220 В + индикатор + защита от перегрузки (4) Розетка (5) Источник питания постоянного тока 24 В (6) Блок аналогового напряжения DC0-10 В и аналогового тока DC4-20 мА (7) Блок аналогового напряжения DC0-10 В и аналогового тока DC4-20 мА (8) Источник питания постоянного тока 24 В (9) Розетка 3.3 Панельный модуль (1) Главная станция ПЛК (CPU 1211C + CM1241 RS232 + CM1243-2) (2) Схема компоновки (3) Подчиненный ПЛК (CPU 1211C + CM1241) RS232) (4) Модуль развязки данных S22.5 + ведомое устройство AS-i (4DI) (5) Модуль терминала главной станции (6) Коммутатор (7) Маршрутизатор (8) Модуль терминала ведомого устройства (9) Модуль индикатора кнопок (10) Модуль сенсорного экрана (11) Модуль индикатора кнопок 3.4 Вспомогательные устройства (1) 3 сетевых кабеля (2) Линия связи RS232 (3) Проводная сетевая карта USB (4) 25 шт. защитного электрического кабеля 4 мм (5) 1 цифровой мультиметр (6) CD с программным обеспечением (нелицензионное программное обеспечение, для обучения, неограниченное количество пользователей) 4 могут обеспечить полный объем обучения: (1) Обучение программированию ПЛК Siemens (2) Обучение связи ПЛК и ПЛК по Ethernet (3) Обучение мониторингу состояния ПЛК с компьютера (4) Обучение связи ПЛК и ПЛК232 (5) Программирование сенсорного экрана (6) Обучение связи ПЛК и сенсорного экрана (7) Обучение беспроводной связи между ПЛК и компьютером ЛН (8) Обучение ПЛК общению AS-I
