No.MR225E

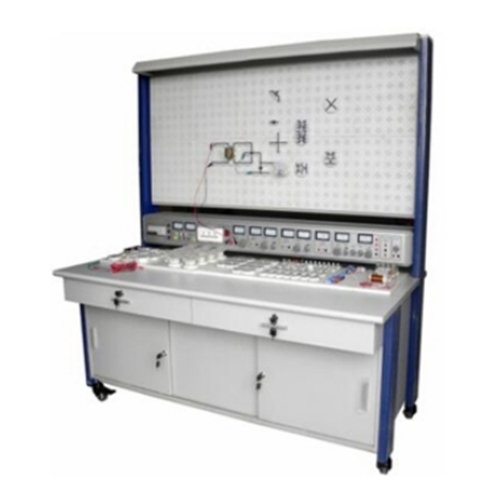

MR225E Учебный стенд по электронике, учебное оборудование, оборудование для промышленного обучения, учебный стенд по трансформаторам.
размер
160*80*Hkhkm
Диапазон частот
5 Гц-550 кГц в пяти диапазонах
  • Учебный стенд по электронике, учебное оборудование, оборудование для промышленного обучения, учебный стенд по трансформаторам.

Description

MR225E Учебный стенд по электронике, учебное оборудование, оборудование для промышленного обучения, учебный стенд по трансформаторам.
I. Обзор
Данное оборудование предназначено для использования в технических училищах, профессиональных училищах и колледжах для проведения 228 электротехнических экспериментов, включая схемы диодов и триодов, схемы синусоидальных колебаний, схемы усилителей постоянного тока с разделением и интегральных операционных усилителей, схемы постоянного тока, схемы управляемых кремниевых микросхем и триггерные схемы, цифровые схемы и другие.
1. Студенческий стол: размером 160*80*75 см. С каждой стороны стола расположены выдвижные ящики с розетками и панелью для размещения компонентов. В среднем ящике хранятся инструменты, мультиметр, провода, инструкции и т. д. Посередине стола размещена стандартная печатная плата размером 150*70 см. На ней расположены четыре линии розеток, которые можно использовать для подключения компонентов и электроприборов в необходимых цепях.
2. Компоненты и розетки: в качестве основного компонента в схеме, он имеет код компонента, сам компонент, розетку питания и отверстие для тестирования методом литья под давлением. Предназначен для использования со стандартными печатными платами. Студент может соединять компоненты с помощью розетки, образуя цепь. Приварка вообще не требуется. Очень легко изменить схему или параметры ее компонентов.
3. Экспериментальный стол General Electric (называемый экспериментальным столом):
а. Вход питания:
На экспериментальном столе имеется трехфазный четырехпроводной вход и заземляющий провод, а также выключатель защиты от утечки тока (обычный выключатель питания), трехфазные индикаторные лампы, вольтметр, амперметр для проверки трехфазного питания.

b. Выходная мощность:
Группа A: трехфазный четырехпроводной выход, соединяющий розетку «W, V, U, N, Ground» и трехфазную четырехпроводную розетку 380 В, 3 А.
Группа B: регулируемый выход переменного тока, выходной ток 1,5 А, напряжение 3-24 В в семи диапазонах и индикация амперметра.
Группа C: постоянный ток с регулируемым напряжением: ток 1,5 А, плавно регулируемое напряжение 1,25-24 В, индикация напряжения и амперметра.
Группа D: постоянный ток с регулируемым напряжением, ток 0,5 А, плавно регулируемое напряжение 1,25-24 В, индикация напряжения и амперметра.
Группа E: постоянный ток с регулируемым напряжением, ток 0,5 А, напряжение 5 А, индикация амперметра.
Группа F: однофазный выход переменного тока коммерческого класса 3 А, для подключения внешних приборов и оборудования.
c. Генератор функциональных сигналов (синусоида, прямоугольная волна, треугольная волна)
(1) Диапазон частот: 5 Гц-550 кГц в пяти полосах
Полоса I 5 Гц-55 Гц
Полоса II 50 Гц-550 Гц
Полоса III 0,5 кГц-5,5 кГц
Полоса IV 5 кГц-55 кГц
Полоса V 50 кГц-550 кГц
(2) Частотная характеристика: показания герцметра, базовая погрешность ≤3%
(3) Максимальное выходное напряжение: Синусоида: нагрузка 600 Ом, 20 Гц-55 кГц ≥ 4,5 В, показания герцметра; 50 кГц-550 кГц ≥ 3,5 В, трехступенчатое уменьшение 0 дБ, 20 дБ, 40 дБ; Прямоугольная волна: нагрузка 1 кОм, 3,5 В/пик; Треугольная волна: холостая нагрузка 1VP-P.
e. Источник одиночного импульса:
Положительный импульс, отрицательный импульс, поверните переключатель импульсов для вывода импульса.
f. Усилитель звуковой мощности:
Входная чувствительность ≥ 5 мВ, выходная мощность ≥ 1 Вт, регулируемая громкость, предустановленный рупор, используется в схемах аудиоусилителей, а также в качестве прибора для отслеживания сигнала.
e. Схема защиты:
(1) Универсальный силовой выключатель (автоматический выключатель утечки): подключается к трехфазному четырехпроводному входному клеммному разъему для защиты от утечки трехфазного и однофазного тока, перегрузки, а также от поражения электрическим током. Ток срабатывания выключателя утечки < 30 мА.
(2) Универсальный предохранитель: трехфазный входной предохранитель UFu, VFu, WFu (3 А). Если пользователю требуется ток 3 А или выше, следует заменить другие предохранители. (ниже 10 А)
(3) Выключатель питания, предохранитель Fu (1 А): выключатель питания для всех видов низковольтных источников постоянного и переменного тока, генераторов функций и аудиоусилителей.
I.    Пояснение терминов и кодов
Av — усиление напряжения                      Vcc — напряжение питания
Avd — усиление напряжения в дифференциальном режиме      VCEO — падение напряжения отсечки триода
EO — эквивалентная электродвижущая сила   Vces — падение напряжения насыщения триода
FO — частота колебаний           Vi — входное напряжение
II — входной ток                  Vo — выходное напряжение
IO — выходной ток                  VOC — выходное напряжение двух выводов синфазного сигнала
RL — сопротивление нагрузкиVod Выходное напряжение двух клемм дифференциального режима
Ro Сопротивление источника питания      VOH Выходной высокий уровень
UL Напряжение на конце нагрузки              VOL Выходной низкий уровень
Экспериментальный стол — это стол для электрических экспериментов.
Общая печатная плата — это запатентованный продукт четырехконтактной платы, изготовленный нашей компанией.
Разъем для компонентов — это пластиковый корпус и компоненты внутри него. (Например, разъем для резистора, разъем для потенциометра, разъем для цифровой интегральной схемы и т. д.)
Схема подключения разъемов включает в себя разъемы для компонентов, которые формируют множество различных схем в экспериментах.
Входное питание: подключите источник питания к входному разъему питания экспериментальной схемы проводом, имеющим разъем.
II. Пояснение к иллюстрациям в эксперименте с электроприводом
На схеме эксперимента с электроприводом компоненты, обозначенные пунктирной линией, выключатели, предохранители и другие компоненты, обозначенные двойной пунктирной линией, поставляются вместе с экспериментальным столом. Вам нужно только подключить трехфазную четырехпроводную клемму питания к экспериментальному столу.
