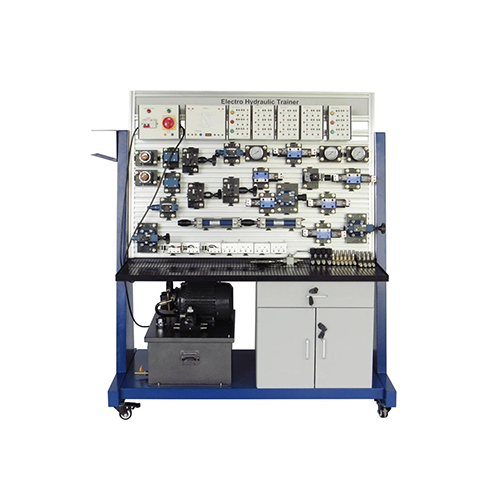

Электрогидравлический тренажер, учебное оборудование, оборудование и симулятор для технического и профессионального обучения, электрогидравлический верстак.
No.MR123M
MR123M Электрогидравлический тренажер, учебное оборудование, оборудование и симулятор для технического и профессионального обучения, электрогидравлический верстак.
MR123M Электрогидравлический тренажер, учебное оборудование, оборудование и симулятор для технического и профессионального обучения, электрогидравлический верстак. I. Обзор продукта 1.1 Обзор Электрогидравлический учебный стенд MR123M оснащен реальными гидравлическими компонентами, такими как насосы, клапаны, приводы и т. д., которые могут быть гибко установлены на панели управления. Все соединения используют открытые и закрытые быстроразъемные соединители на обоих концах, что позволяет студентам создавать и тестировать различные гидравлические схемы, соединяя эти компоненты. С помощью такого учебного стенда студенты могут лучше понять принцип работы гидравлической системы и улучшить свои практические навыки. 1.2 Особенности (1) Система может использоваться для проектирования гидравлических схем и изучения технологии гидравлического управления. (2) Алюминиевая платформа с Т-образными пазами обеспечивает быстрое соединение компонентов. (3) Оборудование изготовлено из высокопрочного листового металла, что обеспечивает эстетичный внешний вид и долговечность; нижняя часть оснащена универсальными колесами для удобного перемещения. II. Технические характеристики Входное напряжение: однофазное трехпроводное 220 В, 50 Гц Размеры: 1600*750*1700 мм Вес: <240 кг III. Перечень компонентов и подробное описание 3.1 Основные части Номер Наименование 1 Рама 2 Основные компоненты (встроенный ящик для инструментов, гидравлическая станция, масляный поддон) 3 Универсальные колеса 4 Панель управления 5 Блок питания 6 Блок питания DC24 7 Блок кнопок 8 Блок реле 3.2 Гидравлические компоненты Номер Наименование 1 4/2-ходовой ручной клапан 2 4/2-ходовой электромагнитный клапан 3 4/3-ходовой электромагнитный клапан 4 Пилотный редукционный клапан давления 5 Пилотный клапан последовательности 6 Пилотный предохранительный клапан 7 Предохранительный клапан прямого действия 8 Клапан регулирования скорости 9 Гидравлический односторонний клапан управления 10 Клапан хода 11 Односторонний клапан 12 Дроссельный клапан 13 Пятиходовый клапан 14 Шарнирный клапан 15 Трехходовой клапан Т-образного типа 16 Давление реле 17 Двухсторонний цилиндр 18 Магнитный датчик 19 Переключатель хода 20 Емкостной датчик 21 Индуктивный датчик 22 Фотоэлектрический датчик 3.3 Аксессуары Номер Наименование Количество 1 Электрический кабель 2 мм (красный) 20 2 Электрический кабель 2 мм (черный) 20 3 Электрический кабель 2 мм (желтый) 20 4 Электрический кабель 4 мм (желтый) 1 5 Электрический кабель 4 мм (синий) 1 6 Шестигранный ключ 1 7 Лента 2 IV. Список экспериментов Эксперимент 1: Введение в гидравлическую станцию Эксперимент 2: Эксперимент по управлению ручным клапаном 4/2 Эксперимент 3: Эксперимент по управлению электромагнитным клапаном 4/2 Эксперимент 4: Эксперимент по управлению электромагнитным клапаном 4/3 Эксперимент 5: Эксперимент по управлению перепускным клапаном прямого действия Эксперимент 6: Эксперимент по управлению пилотным редукционным клапаном Эксперимент 7: Эксперимент по управлению клапаном регулирования скорости Эксперимент 8: Эксперимент по управлению обратным клапаном гидравлического управления Эксперимент 9: Изучение зависимости между степенью открытия и закрытия дроссельного клапана и разностью давлений Эксперимент 10: Эксперимент по управлению реле давления Эксперимент 11: Эксперимент по управлению клапаном перемещения Эксперимент 12: Эксперимент по управлению пилотным клапаном последовательного действия
