Name: Оборудование для лабораторных работ по системам электрических машин, оборудование для производственного обучения, электроавтоматические тренажеры.
Brand: MY SHOP
SKU: MR518E
Availability: InStock
Rating: 5 (1 reviews)

Description

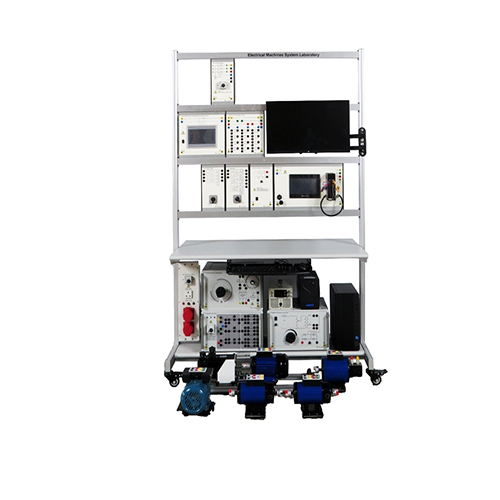

MR518E Оборудование для лабораторных работ по системам электрических машин, оборудование для производственного обучения, электроавтоматические тренажеры.
1. Введение в продукт
1.1 Описание продукта
Лаборатория двигательных систем — это учебное устройство, используемое для изучения функций различных двигателей. Система позволяет изучать принципы работы различных двигателей, их нагрузочную способность и измерять конкретные значения нагрузочной способности с помощью тормозной системы. Лаборатория двигательных систем состоит из трех частей. Первая часть — это различные источники питания, включающие в себя разнообразные источники питания. Вторая часть — это измерительный и тормозной блок, отвечающий за сбор данных и торможение. Третья часть — это различные двигатели, в основном однофазные асинхронные двигатели, трехфазные асинхронные двигатели, трехфазные многофункциональные машины, многофункциональные машины постоянного тока, универсальные двигатели переменного и постоянного тока и другие двигатели. В этой системе за торможение отвечает серводвигатель. Преимущество использования этого тормоза заключается в возможности точного получения данных о торможении.
1.2 Особенности продукта
1. Изделие имеет привлекательный внешний вид, изготовлено из легких и прочных материалов, отличается прочностью и долговечностью.
2. Изделие может работать от различных источников питания, включая трехфазный переменный ток, однофазный переменный ток и постоянный ток.
3. Модульная структура изделия богата и может использоваться для различных целей обучения.
4. Изделие поддерживает цифровизацию и может осуществлять цифровое управление и сбор данных.
2. Технические характеристики
2.1 Технические параметры
Параметры источника питания: трехфазный переменный ток 380 В;
Параметры многофункционального двигателя постоянного тока: 2000 об/мин, 220 В, 0,2 кВт; Функции: двигатель/генератор с параллельной, последовательной и комбинированной обмоткой;
Параметры двигателя общего назначения (постоянного и переменного тока): 3000 об/мин, 220 В, 0,25 кВт;
Параметры однофазного асинхронного двигателя с рабочим и вспомогательным конденсаторами: 2870 об/мин, 0,37 кВт
Параметры трехфазного асинхронного двигателя: 1380 об/мин, 690/400 В, 0,37 кВт
Параметры трехфазного многофункционального двигателя: 1420/1500 об/мин, 400/230 В, 0,27 кВт; Функции трехфазного асинхронного двигателя с контактными кольцами; Функции трехфазного синхронного двигателя;
Параметры регулируемого источника постоянного тока высокого напряжения: 1000 Вт, 500 В;
Параметры трехфазной емкостной нагрузки: 3x 1 мкФ / 2 мкФ / 4 мкФ / 8 мкФ;
Параметры трансформатора-тренажера: 300 ВА, с защитным выключателем двигателя; Входное напряжение: 3x 230/400 В, 50/60 Гц, выход 6x 115 В;
Условия рабочей среды: температура окружающей среды от -10℃ до +40℃, относительная влажность < 85% (25℃).
2.2 Габариты и вес
Габариты: 1300x750x2000 мм
Вес: 150 кг

3. Названия компонентов и описание функций изделия
3.1 Основные части изделия
№ Название
1 Рама из алюминиевого сплава
2 Трехфазный силовой выключатель двигателя
3 Учебная система измерения среднеквадратичного напряжения/тока/мощности
4 Трехфазная емкостная нагрузка, 14 уровней, 3x 1µF / 2µF / 4µF / 8µF
5 Четырехполюсный разъединитель
6 Переключатель «звезда-треугольник»
7 Источник питания для возбудителя двигателя, 110 Вт
8 Система торможения серводвигателя (серводвигатель в комплекте)
9 Сетевой источник питания с регулируемым трехфазным автоматическим выключателем двигателя
10 Нагрузка машины 300 Вт и резисторный блок
11 Трансформатор Тренажер, 300 ВА, с защитным выключателем двигателя
12 Сервомотор
13 Однофазный асинхронный двигатель с рабочим и вспомогательным конденсаторами, 2870 об/мин, 0,37 кВт
14 Монитор
15 Клавиатура и мышь
16 Источник бесперебойного питания (ИБП)
17 Регулируемый высоковольтный источник постоянного тока
18 Регулирующий трансформатор, возбудитель
19 0-200 В
20 Главный компьютер
21 Трехфазный асинхронный двигатель, 1380 об/мин, 690/400 В, 0,37 кВт
22 Трехфазная многофункциональная машина, 1420/1500 об/мин, 400/230 В, 0,27 кВт
23 Многофункциональный двигатель постоянного тока 2000 об/мин, 220 В, 0,2 кВт
3.2 Комплектующие
№ Название
1 Кабель питания с промышленной вилкой
2 Зеленый защитный соединительный кабель 4 мм
3 Красный защитный соединительный кабель 4 мм
4 Желтый защитный соединительный кабель 4 мм
5 Черный защитный соединительный кабель 4 мм
6 Синий защитный соединительный кабель 4 мм
7 Двухцветный защитный соединительный кабель 4 мм
8 Кабель питания для ПК
9 Кабель HDMI для монитора
10 Кабель питания для монитора
11 Розетка
12 Удлинительный кабель питания
13 USB-485 кабель
14 U-образный штекер
15 цифровой мультиметр
16 USB-накопитель с программным обеспечением
17 USB-кабель
18 запасной клеммный разъем
19 запасная батарея для цифрового мультиметра
20 запасной трехконтактный разъем
21 предохранитель
4. Список комплектации изделия
№ Название Кол-во
1 Трехфазный силовой выключатель для двигателей 1
2 Образовательная система измерения среднеквадратичного напряжения/тока/мощности 1
3 Трехфазная емкостная нагрузка, 14 уровней, 3x 1 мкФ / 2 мкФ / 4 мкФ / 8 мкФ 1
4 Четырехполюсный разъединитель 1
5 Звезда-треугольник 1
6 Источник питания для возбудителя двигателя, 110 Вт 1
7 Система торможения серводвигателя (серводвигатель в комплекте) 1
8 Сетевой источник питания с регулируемым трехфазным автоматическим выключателем двигателя 1
9 Нагрузка машины 300 Вт и резисторный блок 1
10 Трансформаторный тренажер, 300 ВА, с выключателем защиты двигателя 1
11 Серводвигатель 1
12 Однофазный асинхронный двигатель с рабочим и вспомогательным конденсаторами, 2870 об/мин, 0,37 кВт 1
13 Монитор 1
14 Клавиатура и мышь 1
15 Источник бесперебойного питания (ИБП) 1
16 Регулируемый источник постоянного тока высокого напряжения 1
17 Регулирующий трансформатор, возбудитель 1
18 0-200 В 1
19 Главный ПК 1
20 Трехфазный асинхронный двигатель, 1380 об/мин, 690/400 В, 0,37 кВт 1
21 Трехфазная многофункциональная машина, 1420/1500 об/мин, 400/230 В, 0,27 кВт 1
22 Многофункциональный трансформатор постоянного тока
