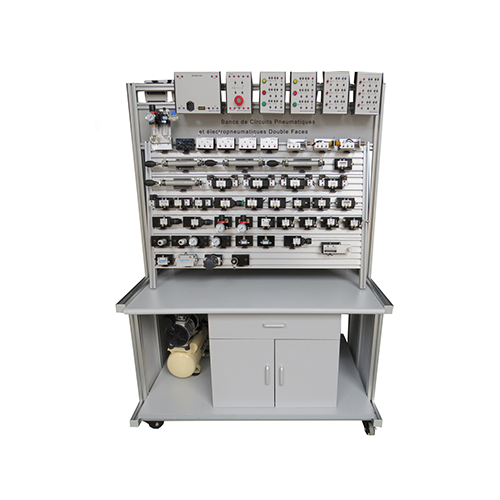

MR145M Двухсторонний электропневматический учебный верстак. Электропневматическое учебное оборудование для профессионального обучения. I. Введение Электропневматический тренажер предназначен для обучения гидравлике и пневматике и отвечает современным требованиям к пневматическим трансмиссиям. Студенты могут получить базовые знания по управлению пневматическими цепями и отработать практические навыки. Пневматический тренажер сочетает в себе знания об электрических и механических трансмиссиях. С помощью этого тренажера студенты могут освоить структуру пневматических компонентов, теорию управления пневматическими цепями, проектирование пневматических цепей и отработать практические навыки работы с пневматическим тренажером. II. Базовая структура Экспериментальный стенд для пневматического управления, включающий в себя экспериментальный стенд, экспериментальную полку, пневматические компоненты и т. д. Пневматические компоненты и оборудование: воздушный фильтр, редукционный клапан, сервисный блок, ручной направляющий клапан, пневматический направляющий клапан, ударный клапан, обратный клапан, дроссельный клапан, выпускной клапан, цилиндр одностороннего действия, цилиндр двустороннего действия и т. д. III. Список компонентов (каждая сторона поставляет один комплект перечисленных ниже компонентов, две стороны *2) № Наименование Кол-во 1 Рабочий стол 1 шт. 2 Алюминиевая панель управления 1 шт. 3 Рама для подвешивания электрических компонентов 1 шт. 4 Цилиндр двустороннего действия, 20x100 3 5 Цилиндр одностороннего действия, 20x100 1 6 5/3 электромагнитный клапан изменения направления (центральная утечка) 1 7 5/3 электромагнитный клапан изменения направления (центральное закрытие) 1 8 5/3 электромагнитный клапан (центральное открытие) 1 9 5/2 двойной электромагнитный клапан изменения направления 1 65/3 одинарный электромагнитный клапан с изменением направления 1 7 3/2 одинарный электрический клапан с управлением, НО 1 8 3/2 одинарный электрический клапан с управлением, НЗ 1 9 Грибовидные кнопочные клапаны 1 10 Реверсивные клапаны с ручкой 2 11 3/2 одинарный пневматический регулирующий клапан 1 12 5/2 одинарный пневматический регулирующий клапан 1 13 5/2 двойной пневматический регулирующий клапан 1 14 3/2 двойной пневматический регулирующий клапан 1 15 Сервисный блок 1 16 обратный клапан2 17 Манометр 2 18 Обратный клапан с обратным отверстием 2 19 Поворотный кнопочный клапан 2 20 Редукционный клапан 2 21 3/2 ручной клапан 1 23 3/2 ходовой клапан 4 24 3/2 плоский кнопочный клапан 1 25 Клапан задержки 1 26 Клапан последовательности 1 27 Или шиберный челночный клапан 1 28 Двойной клапан давления 1 29 Быстрый выпуск Клапан 1 30 Пневматическая трубка, Ф4 60 метров 31 Крестообразный соединитель 4 32 Т-образный соединитель 6 33 Изменение диаметра, Ф6-Ф4 2 34 Блок питания 1 35 Кнопочный блок 2 36 Промежуточный блок реле 2 37 Назначение части источника пневматического воздуха 1 38 Микропереключатель (левый) 2 39 Микропереключатель (правый) 2 40Электрический кабель, красный 20 41 Электрический кабель, черный 20 42 Электрический кабель, желтый 20 43 ТЕПЛОФТОРОВАЯ ЛЕНТА ДЛЯ УПЛОТНЕНИЯ НИТЕЙ 50 метров 44 Воздушный насос 1 45 Индукционный датчик 1 46 Емкостный датчик 1 47 Фотоэлектрический датчик 1 48 Инструменты для установки 1 49 Руководство по обучению 1
