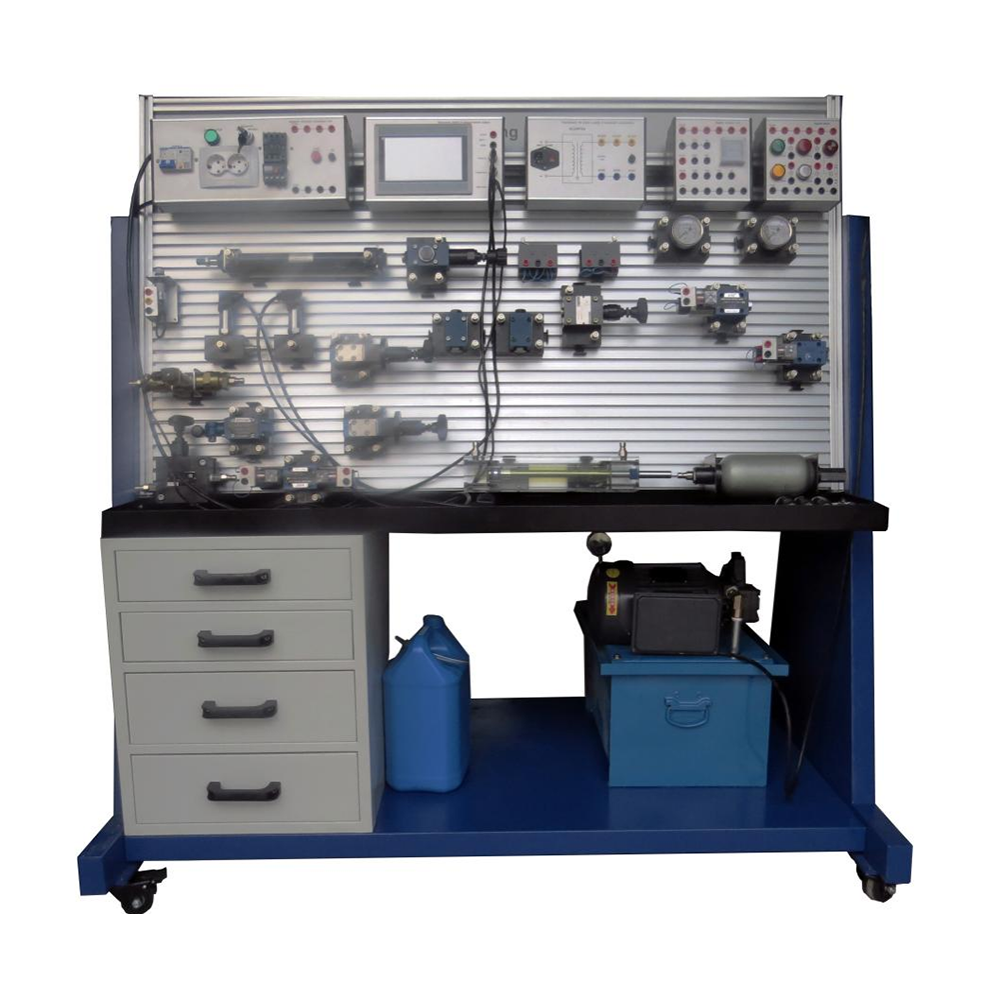

MR132M Двусторонний гидравлический учебный стенд. Демонстрационная модель гидравлического учебного оборудования. 1. Обзор продукта 1.1 Обзор Этот гидравлический учебный прибор разработан с открытой панелью управления в соответствии с требованиями учебной программы по пневматическому, электрическому и гидравлическому управлению мехатроникой в вузах и университетах, и сочетает в себе преимущества экспериментального оборудования с пневматическим и гидравлическим релейным управлением. На панели управления можно гибко устанавливать различные гидравлические компоненты. Все соединения используют двухсторонние быстроразъемные соединители открытого и закрытого типа для решения проблемы утечки масла в гидравлическом контуре. Это удобно и долговечно, снижает потери и способствует поддержанию гигиены окружающей среды. Различные компоненты могут произвольно комбинироваться для формирования гидравлической системы с определенными функциями, что обеспечивает высокую практичность.
1.2 Особенности (1) Оборудование состоит из высокопрочного металлического каркаса, который отличается эстетичным внешним видом и долговечностью. В нижней части установлены универсальные колеса для удобного перемещения; имеется шкаф для хранения инструментов и устройств, а гидравлическая станция интегрирована в нижнюю часть оборудования; Основание для крепления различных блоков гидравлических клапанов выполнено с использованием специального профиля, а расстояние между пазами панели составляет 25 мм, что позволяет удобно устанавливать и снимать различные компоненты; в верхней части размещены различные подвесные коробки для электроуправления, что обеспечивает компактность конструкции. (2) Устройство оснащено гидравлическими клапанами промышленного класса, максимальное рабочее давление которых может достигать 35 МПа. Каждый гидравлический компонент снабжен переходной плитой масляного контура, которую можно легко и произвольно устанавливать на панели. Перекрытие масляного контура выполнено с использованием быстросъемного соединения открытого и закрытого типа, что облегчает разборку и предотвращает утечку масла. Это снижает потери и способствует поддержанию экологической гигиены. 2. Параметры производительности (1) Входное напряжение: переменный ток: 220 В (2) Габариты лабораторного стола: 1600 мм (длина) × 1000 мм (ширина) × 1700 мм (высота) (3) Расстояние между пазами: 25 мм (4) Технические характеристики: Корпус: 1 (5) Конструкция столешницы: 1 (6) Колесики с трещинами: 4 (7) Диапазон безопасной скорости вращения: 1000-1500 об/мин (8) При работе гидравлического насоса уровень шума составляет ≤58 дБ на расстоянии 1,5 м от гидравлического стола (9) Давление, необходимое для потока масла в демонстрационном эксперименте, составляет всего 4-6 МПа (10) Масляный бак: номинальный объем 35 л 3. Состав изделия Передняя часть Задняя часть 3.1 Блок управления электрооборудованием 3.2 Учебный стенд 3.4 Гидравлические компоненты 1 Перепускной клапан прямого действия DBDH6P/100 2 Балансировочный клапан DC6G-1-10B/50/ 3 Прозрачный двухсторонний гидравлический цилиндр (давление не должно превышать 1 МПа) 4 Микропереключатель 5 Редукционный клапан прямого действия FDR5DP1-10B 6 Редукционный клапан (пилотного типа) PFIC-DR10/200Y 7 Переключающий клапан FJL-L10H 8 Клапан регулирования скорости PFIC-2FRM5/6Q 9 Однофазный дроссельный клапан MK6G 10 Последовательный клапан (пилотного типа) PFIC-DZ10/210M 11 Трехпозиционный трехходовой ручной клапан 12 Двухпозиционный четырехходовой ручной реверсивный клапан 13 Двухпозиционный четырехходовой Электромагнитный реверсивный клапан HYJF-4WE6D/AC 24V 14 Предохранительный клапан прямого действия DBDH6P/100 15 Гидравлический обратный клапан управления PFIC SV6PB2 16 Глицериновый манометр Манометр YN-60/10MPA Резьба M14*1.5 (без кромки в осевом направлении) 17 Трехходовой редукционный клапан прямого действия: DR6DP-50/75 18 Гидравлический двигатель 19 Дроссельная заслонка MG6G 20 Мембранный аккумулятор 6,3 л (азот) 6 МПа 21 Гидравлическая станция 22 Гидравлический цилиндр двойного действия 23 Трехпозиционный четырехходовой реверсивный клапан (O) 4WMM6E50B/ 24 Расходомер (давление не должно превышать 1 МПа) 4 Содержание эксперимента: Эксперимент 1. Схема реверсирования ручного реверса клапан Эксперимент 2. Схема реверсирования электромагнитного реверсивного клапана Эксперимент 3. Схема балансировки с использованием последовательного клапана Эксперимент 4. Тормозная схема с использованием перепускного клапана Эксперимент 5. Буферная схема с использованием перепускного клапана Эксперимент 6. Схема регулирования скорости дроссельной заслонки маслозаливной горловины Эксперимент 7. Схема блокировки с использованием трехпозиционного четырехходового электромагнитного реверсивного клапана Эксперимент 8. Экспериментальная схема симулятора нагрузки Эксперимент 9. Эксперимент с трехпозиционным четырехходовым реверсивным клапаном O-типа Эксперимент 10. Эксперимент с трехпозиционным четырехходовым реверсивным клапаном M-типа Эксперимент 11. Эксперимент с трехпозиционным четырехходовым реверсивным клапаном Y-типа Эксперимент 12. Эксперимент с прозрачным гидравлическим цилиндром Эксперимент 13. Эксперимент по тестированию модуля счетчика Эксперимент 14. Эксперимент по тестированию модуля неисправности Эксперимент 15. Эксперимент по сбору данных с экрана
