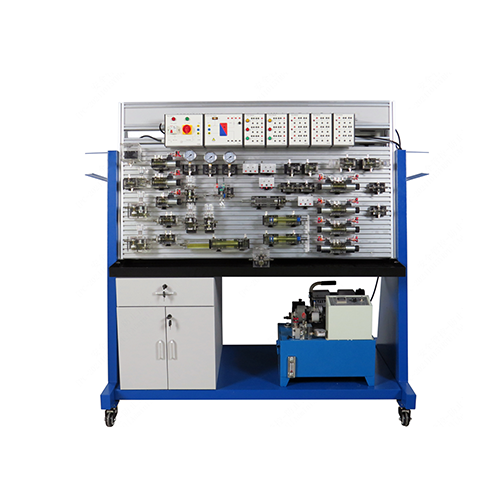

MR129M Учебное оборудование для базовой подготовки по пневматике и гидравлике, оборудование для промышленного обучения, тренажер по мехатронике.
1. Введение в продукт
1.1 Описание продукта
Эта система использует прозрачные гидравлические компоненты, модульную алюминиевую коробчатую конструкцию, подвижные соединители масляного контура и общие электрические цепи. Используя прилагаемые инструменты и материалы, а также следуя инструкциям по проведению экспериментов, она позволяет легко управлять, экспериментировать и тестировать различные распространенные гидравлические трансмиссии. Она позволяет студентам понять внутренние принципы, структуру и рабочие процессы масляных контуров и гидравлических компонентов. Это незаменимый инструмент для обучения гидравлическим трансмиссиям.
1.2 Особенности продукта
(1) Оборудование состоит из высокопрочного металлического каркаса, который отличается красивым внешним видом и долговечностью. Нижняя часть оснащена универсальными колесами для удобного перемещения; в нижней части оборудования расположен шкаф для хранения инструментов и устройств, а гидравлическая станция интегрирована в нижнюю часть оборудования; для крепления различных блоков гидравлических клапанов используются специальные профили, а пазы панелей расположены на расстоянии 25 мм друг от друга, что позволяет легко подключать и отключать различные компоненты; верхняя часть оснащена подвесным блоком электроуправления, что делает всю конструкцию компактной.
(2) Каждый гидравлический компонент оснащен переходной пластиной масляного контура, которая легко и свободно устанавливается на панель. Перекрытие масляного контура осуществляется с помощью быстросъемного соединения открытого и закрытого типа, что облегчает разборку и сборку, исключает утечку масла, снижает потери и обеспечивает гигиеничность окружающей среды.
2. Технические характеристики
2.1 Технические параметры
Параметры электропитания: Входное напряжение: однофазное трехпроводное переменное напряжение 220 В
Расстояние между пазами: 25 мм
Характеристики: Корпус: 1
Настольная конструкция: 1
Разъемные ролики: 4
2.2 Габариты и вес
Габариты: 1650 мм × 1050 мм × 1730 мм
Вес: 353 кг

3. Названия компонентов и описание функций изделия
3.1 Основные части изделия
№ Название
1 Рама
2 Панель
3 Гидравлическая станция
4 Воздушный насос
5 Шкаф
6 Универсальное колесо
3.2 Электрические части изделия
№ Название
1 Силовой модуль
2 Модуль питания постоянного тока
3 Кнопочный модуль
4 Релейный модуль
5 Счетчик
3.3 Аксессуары изделия
№ Название
1 Трахея RPU4*2.5 прозрачная
2 Пневматический крестообразный соединитель ∮4
3 Пневматический тройник PE4
4 Трахея Ножницы TK-3
5 2 мм защитный электрический кабель 2 м, двусторонний, черный
6 2 мм защитный электрический кабель 2 метра, двусторонний, двухцветный
7 4 мм защитный электрический кабель 100 см, синий
8 4 мм защитный электрический кабель 100 см, синий
9 4 мм защитный электрический кабель 100 см, желтый
10 Предохранитель
11 Прозрачный гидравлический шланг (600 мм, 12 шт., 1000 мм, 1200 мм, 10 шт.)
12 Шнур питания
13 Запасной соединитель маслопровода
4. Гидравлические компоненты
Введение в гидравлическую станцию:
(1): Порт для заправки масла;
(2): Перепускной клапан;
(3): Порт для возврата масла;
(4): Выход масла;
(5): Манометр;
(6): Переключатель гидравлической станции;
(7): Ручка регулировки скорости;
(8): Тахометр;
(9): Масляный бак;
(10): Указатель уровня жидкости;
(11): Двигатель;
1. Цилиндр двойного действия
2. Цилиндр одинарного действия с пружинным возвратом
3. Усилительный цилиндр
4. Обратный клапан
5. Гидравлический регулирующий обратный клапан
6. Перепускной клапан
7. Дроссельная заслонка
8. Клапан регулирования скорости
9. Последовательный клапан
10. Редукционный клапан
11. Двухпозиционный двухходовой электромагнитный реверсивный клапан
12. Двухпозиционный четырехходовой электромагнитный реверсивный клапан
13. Трехпозиционный четырехходовой электромагнитный распределительный клапан (тип O, тип H, тип M)
14. Четырехходовой
15. Трехпозиционный пятиходовой электромагнитный распределительный клапан
16. Реле давления
17. Тройник
18. Манометр
19. Вспомогательный цилиндр
20. Гидравлический редуктор
21. Микропереключатель (левый концевой/правый концевой)
5. Пневматические компоненты
1. Редукционный клапан
2. Задвижка или челночный клапан
3. Кнопочный механический клапан
4. Двухпозиционный пятиходовой односоленоидный клапан
5. Двухпозиционный пятиходовой двухконтурный пневматический клапан
6. Двухпозиционный пятиходовой клапан ручного реверса
7. Двухпозиционный пятиходовой двухсоленоидный клапан
8. Дроссельная заслонка
9. Односторонний клапан управления давлением
10. Трехпоршневой клапан
11. Цилиндр одностороннего действия
12. Цилиндр двустороннего действия
13. Двухпозиционный пятиходовой одноконтурный пневматический клапан
14. Двухпозиционный двухходовой клапан
15. Клапан быстрого выпуска
16. Емкостной датчик
17. Односторонний клапан

6. Список комплектации изделия
№ Наименование Кол-во
1 Цилиндр одностороннего действия MSAL25*100 1
2 Цилиндр двустороннего действия MAL25X100 2
3 Тройной соединитель AC2000 1
4 Пневматический прямой соединитель TPC06-02/ с внутренней резьбой PCF602 1
5 Редуктивный клапан AR2000 1
6 Ручной клапан 4H210-08 1
7 Одиночный электромагнитный клапан (двухпозиционный пятиходовой) 4V210-08 (DC24V) 2
8Двухпозиционный пятиходовой электромагнитный клапан с двойным электрическим управлением 4V220-08B 1
9 Электромагнитный клапан 4V230-08 24 В 1
10 Двухпозиционный пятиходовой клапан с одинарным воздушным управлением 4A21008 2
11 Двухпозиционный пятиходовой клапан с двойным воздушным управлением 4A22008 2
12 Двухпозиционный двухходовой клапан с двойным ходом 1
13 Механический кнопочный клапан MOV-03A 1
14 Челночный клапан или задвижной челночный клапан ST-02 2
15 Быстродействующий выпускной клапан QE-02 2
16 Односторонний дроссельный клапан KLA-06 2
17 Обратный клапан S6A 1/1 2
18 Клапан секвенции KPSA-G1/8 2
19 Емкостной датчик HG-CJM18M-10N1 (DC 24V NPN трехпроводной нормально разомкнутый) 1
20 Пневматический многоканальный выхлоп AL-3 позиционный (6 отверстий) - сборка 2
21 Микропереключатель QZ-1703 4
22 Безмасляный воздушный насос компрессора 550W-8L 1
23 Прозрачный гидравлический шестеренчатый насос 1
24 Прозрачный гидравлический вспомогательный бак 1
25 Прозрачный цилиндр двойного действия (с блокировкой хода) 2
26 Прозрачный цилиндр с пружинным возвратом 1
27 Прозрачный цилиндр усилителя 1
28 Прозрачный обратный клапан 2
29 Прозрачный гидравлический обратный клапан управления 2
30 Прозрачный предохранительный клапан 2
31 Прозрачный дроссельный клапан 1
32 Прозрачный клапан регулирования скорости 2
33 Прозрачный клапан последовательности 2
34 Прозрачный редукционный клапан 1
35Прозрачный двухпозиционный двухходовой электромагнитный клапан DC24V, клемма 2 мм 1
36 Прозрачный двухпозиционный четырехходовой электромагнитный клапан DC24V, клемма 2 мм 2
37 Прозрачный трехпозиционный четырехходовой электромагнитный клапан (тип O) DC24V, клемма 2 мм 1
38 Прозрачный трехпозиционный четырехходовой электромагнитный клапан (тип H) DC24V, клемма 2 мм 1
39 Прозрачный трехпозиционный четырехходовой электромагнитный клапан (тип M) DC24V, клемма 2 мм 1
40 Прозрачный 3-позиционный 5-ходовой электромагнитный клапан DC24V, клемма 2 мм 1
41 Прозрачное реле давления, Клемма 2 мм 1
42 Микропереключатель QZ-1703 4
43 Прозрачный радиальный манометр давления масла 0-10 МПа 3
44 Прозрачный тройник 2
45 Прозрачный четырехходовой соединитель 2
46 Прозрачный гидравлический шланг (600 мм 12 шт., 1000 мм 10 шт., 1200 мм 10 шт.) 1
47 Запасной соединитель маслопровода 10
48 Прозрачная гидравлическая насосная станция (шестеренчатый насос, масляный бак) Питание однофазное 220 В 1
49 Адаптер клемм 4 мм на 2 мм черный 2
50 Трахея RPU4*2.5 прозрачная 40 м
51 Пневматический крестообразный соединитель ∮4 4
52 Пневматический тройник PE4 6
53 Ножницы для трахеи TK-3 1
54 Пневматический переходник прямой соединитель PG6-4 2
55 Лента 2
56 Удлиненный шестигранный ключ (9 шт.) 1
57 Трахея 6*4 2 м
58 Безопасный электрический кабель 4 мм 1 м, двусторонний, желтый 2
59 4 мм Безопасный электрический кабель 1 м, двусторонний, синий 2
60 Безопасный электрический кабель 4 мм, 1 м, двусторонний, двухцветный 2
61 Предохранитель 5A 5*20 10
62 Безопасный электрический кабель 2 мм, 100 см, красный 30
63 Безопасный электрический кабель 2 мм, 100 см, черный 30
64 Безопасный электрический кабель 2 мм, 100 см, желтый 30
65 Подвесная коробка для кнопочного модуля со светодиодной подсветкой 1
66 Подвесная коробка для релейного модуля 1
67 Подвесная коробка для прилавка 1
68 Подвесная коробка для пневматического стола DC24V 1
69 Подвесной ящик для пневматического и гидравлического стола 1
7. Список учебных экспериментов (подробности см. в руководстве по экспериментам)
(1) Эксперимент с двухпозиционным пятиходовым ручным реверсивным клапаном (пневматический)
(2) Эксперимент с дроссельным клапаном (пневматический)
(3) Эксперимент с быстродействующим выпускным клапаном (пневматический)
(4) Эксперимент с двухпозиционным пятиходовым одноэлектрическим электромагнитным клапаном (пневматический)
(5) Эксперимент с двухпозиционным пятиходовым двухэлектрическим электромагнитным клапаном (пневматический)
(6) Эксперимент с клапаном перемещения (пневматический)
(7) Эксперимент с редукционным клапаном (пневматический)
(8) Эксперимент с односторонним клапаном последовательного регулирования давления (пневматический)
(9) Эксперимент с двухпозиционным пятиходовым одновоздушным регулирующим клапаном (пневматический)
(10) Эксперимент с двухпозиционным пятиходовым двухвоздушным регулирующим клапаном (пневматический)
(11) Эксперимент с челночным клапаном (пневматический)
(12) Односторонний Эксперимент с клапаном (пневматический)
(13) Эксперимент со счетчиком (пневматический)
(14) Эксперимент с испытанием бустерного цилиндра (гидравлический)
(15) Эксперимент с трехпозиционным пятиходовым электромагнитным реверсивным клапаном (гидравлический)
(16) Эксперимент с испытанием редукционного клапана (гидравлический)
(17) Эксперимент с испытанием дроссельной заслонки (гидравлический)
(18) Эксперимент с испытанием реле давления (гидравлический)
(19) Испытание трехпозиционного четырехходового электромагнитного реверсивного клапана (гидравлический)
(20) Эксперимент с испытанием перепускного клапана (гидравлический)
(21) Эксперимент с испытанием клапана последовательности (гидравлический)
(22) Испытание двухпозиционного четырехходового электромагнитного клапана с одним электрическим управлением (гидравлический)
