No.MR081E

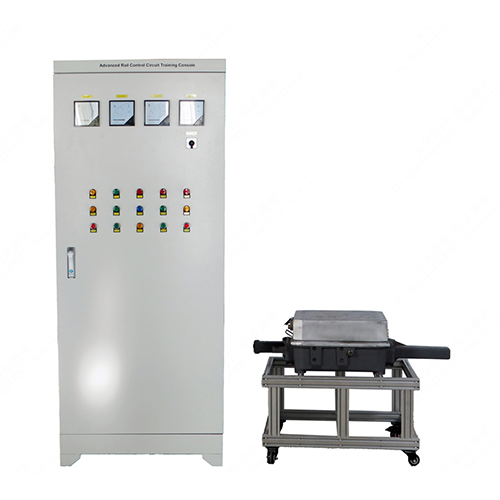

MR081E Учебный комплект для обучения работе с усовершенствованными схемами управления рельсами, учебно-методическое оборудование для лаборатории, обучение электротехническим навыкам.
Параметры источника питания
трехфазный пятипроводной переменный ток 380 В ±10% 60 Гц
Размер 1
840 мм x 720 мм x 1970 мм
Размер 2
1250 мм x 550 мм x 780 мм
  • Учебный комплект для обучения работе с усовершенствованными схемами управления рельсами, учебно-методическое оборудование для лаборатории, обучение электротехническим навыкам.

Description

MR081E Учебный комплект для обучения работе с усовершенствованными схемами управления рельсами, учебно-методическое оборудование для лаборатории, обучение электротехническим навыкам.
I. Обзор продукта
1.1 Обзор
В данном изделии используются реле безопасности серии AX для оптимизированной конструкции. С учетом характеристик стрелочного перевода Siemens S700K, он позволяет создавать схемы управления путевым движением с ускорением S700K. Он практичен, гибок в применении и обладает высокой надежностью. Это предпочтительное электрооборудование для профессиональной подготовки специалистов в области железнодорожного транспорта.
В связи с быстрым развитием электрифицированных железных дорог и городского железнодорожного транспорта в нашей стране, для удовлетворения потребностей в увеличении скорости, в стрелочном переводе переменного тока S700K были внедрены оборудование и технологии немецкой компании Siemens, и усовершенствованный стрелочный перевод переменного тока S700K быстро заменил ранний стрелочный перевод постоянного тока ZD6. Стрелочный перевод S700K используется на основных линиях в стране.
Электрический стрелочный перевод S700K является исполнительным механизмом системы управления путевым движением. Схема управления скоростью движения поезда, работающая в паре с S700K, в основном состоит из трех частей: схемы управления внутренними рельсами, схемы действия рельсов и схемы индикации движения поездов. Всего пять проводов, при этом каждый из внутренних и наружных контакторов имеет по 5 проводов.
1.2 Особенности
В данном изделии используется конструкция шкафа, основанная на полевом применении и учитывающая реальные особенности обучения. В одном шкафу интегрирована трехкомпонентная схема управления S700K, что позволяет реализовать все функции схемы регулирования скорости движения поезда. Одновременно с этим, электрическая схема на микросхеме 6502 образует полную комбинированную электрическую схему, которая позволяет студентам получить общее представление о схеме управления рельсами, освоить принцип ее работы и умело выполнять соответствующие схемные соединения и поиск неисправностей.
Данное изделие оснащено управляющим источником питания, источником питания для отображения, инструкциями DB, инструкциями FB, инструкциями HD, соответствующим отображением состояния, контуром измерения напряжения и тока и т. д., включая: DBQ, BHJ, 1DQJ, 1DQJF, 2DQJ, DBJ, FBJ, QDJ, SJ, RC и др.
II. Параметры производительности
2.1 Технические параметры
Параметры питания: трехфазное пятипроводное переменное напряжение 380 В ±10% 60 Гц
2.2 Габариты и вес
Размер 1: 840 мм x 720 мм x 1970 мм
Вес 1: <173 кг
Размер 2: 1250 мм x 550 мм x 780 мм
Вес 2: <150 кг

III. Список компонентов и подробное описание
3.1 Основные части
Номер    Название
1    Амметр постоянного тока
2    Вольтметр постоянного тока
3    Амметр переменного тока
4    Вольтметр переменного тока
5    Переключатель
6    Индикатор питания переменного тока
7    Индикатор питания переменного тока
8    Индикатор питания переменного тока
9    Индикатор питания постоянного тока
10    Индикатор питания по дБ
11    На соседнем пути расположен индикатор реле вагона
12    Индикатор позиционирования
13    Индикатор положения открытия/закрытия
14    Индикатор положения реверса
15    Индикатор реле отключения
16    На пути расположена кнопка имитации работы вагона
17    Запуск позиционирования кнопка
18 Индикатор BHJ
19 Кнопка запуска в обратном положении
20 Кнопка имитации операции резки
3.2 Электрические компоненты внутри шкафа
Номер Название
1 4-контактный автоматический выключатель
2 2-контактный автоматический выключатель
3 Защита от обрыва фазы
4 Защитное реле
5 1-контактное пусковое реле
6 1-контактное реле повторителя
7 2-контактное пусковое реле
8 DBJ-реле индикации положения
9 FBJ-реле индикации положения в обратном направлении
10 Реле соседнего путевого транспортного средства
11 QDJ-реле отключения
12 TJ-реле времени
3.3 Аксессуары
Номер Название Введение в функции
1   Предохранитель 5A   Защитная цепь
2   Предохранитель 1A   Защитная цепь
IV. Список конфигураций продукта
Номер   Наименование   Количество
1   MR081E Усовершенствованная учебная консоль управления рельсами   1
2   Стрелочный перевод   1
3   Предохранитель 5A   5
4   Предохранитель 1A   5
V. Список экспериментов
Эксперимент 1. Тест работы при включении питания
Эксперимент 2. Тест работы на рельсах
